箱詰め作業で『手にも・コアにも』やさしいハンドツール

外周部に触れる事なく軽量なロール状製品を持ち上げる事が可能なハンドツールです。 ロールの自重でチャック部が拡張する構造なので、握力に頼らずロールを持ち上げる事が出来ます。ウレタン樹脂部品で、コアを保持するので、内径部を傷つけません。 ■　標準サイズ：　３インチ　（コア内径φ75～φ78対応） ■　対応荷重：　20kgf ■  使用可能コア材質：紙、塩化ビニール、ABS、鉄、アルミ 　　(その他のコア材質はお問い合わせください) ■　自重：　約850gf ※上記標準品は、貸与品をご用意しておりますので、 　　ご希望の方はお気軽にお問合せ下さい。 　　（貸与状況によっては、少しお待ち頂く場合がございます。） ※３インチ以外のコアでも、受注生産にて対応させて頂きます。

* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
【お知らせ】

この度、弊社では製品の品質向上を図るため、ハンドキャッチャーの形状を一部改良し、ご案内しております。(2017年8月より)
改良により、外観上は一部異なりますが、ご使用方法に変更はございません。

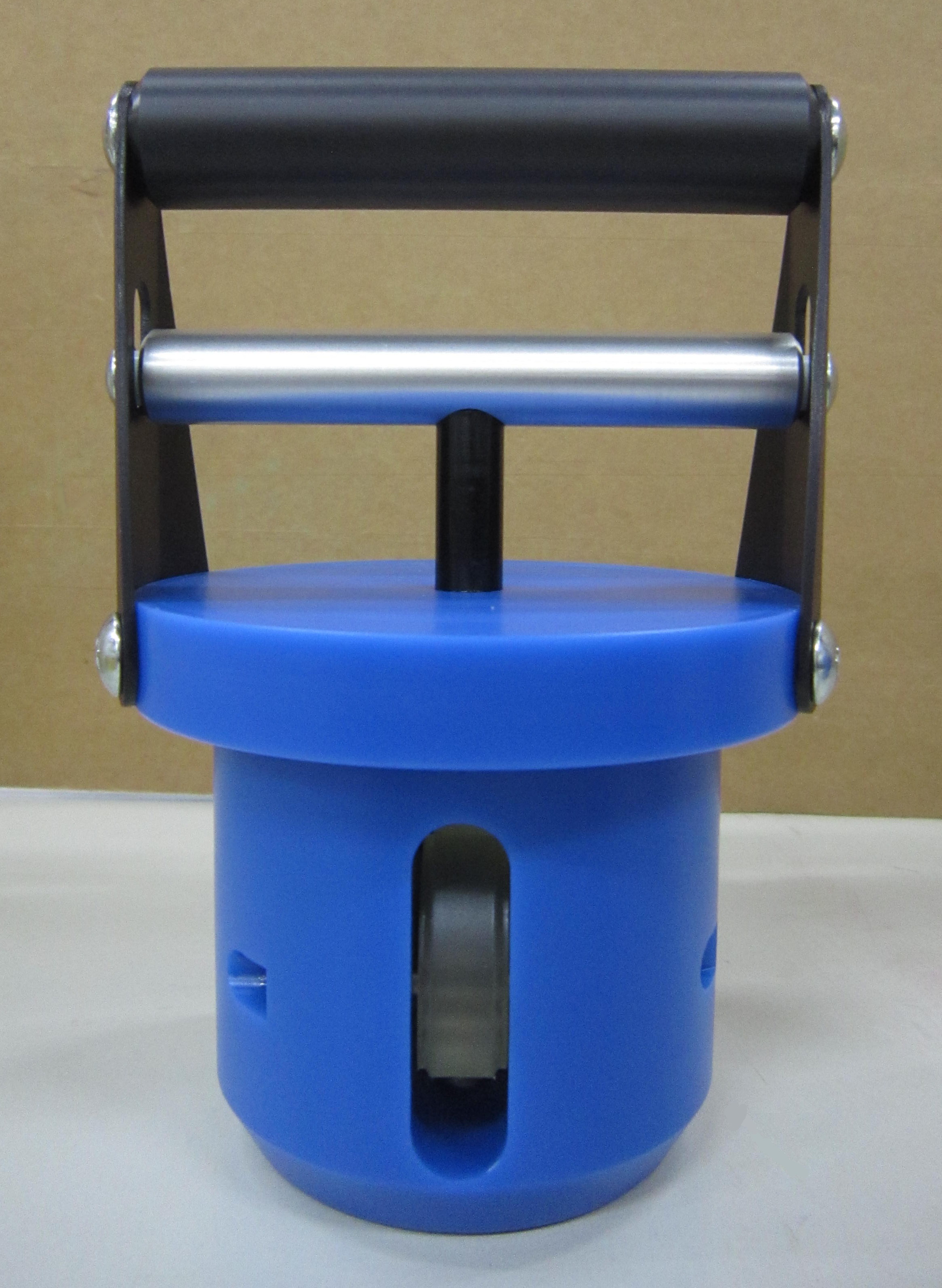

　　　（改良形状）

* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *

ご使用方法

• 　　　①コア内に、段部までハンドキャッチャーを差し込みます　　

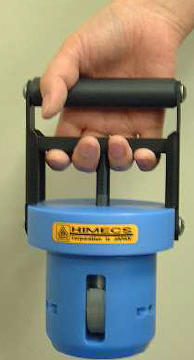

• 　　　②左の写真のように、黒い取手部分を握って、持ち上げて頂くと、
• 　　　　ウレタン製のチャック部（写真下部白い部分）が拡張し、コアを持ち上げる仕組みになっています
• 　　　　ロールの自重で持ち上げることが可能なので、握力にかかわらずに持ち上げることが可能です。

　　　少しでもご興味ありましたら、お気軽にお問合せ下さい。
