ロールキャッチャー
作業環境改善！作業効率アップ！効率の良いロール反転装置
 |
原反を吊り上げ水平に置く。また横置きの原反をパレット上に立てる。 箱詰めされた原反を取り出し、水平置きや垂直置きするなど、重量物対応反転作業用装置です。 既設のホイストに取り付けて使用するため、設備費が極めて少なくて済むのも大きな特徴です。 |
製品特長
ホイストによる吊下げ
既存のホイストを利用できる為、コストダウンが可能
多様な箱詰め作業が可能
コア内径をチャックするため、立てた箱に上から挿入したり、横になった浮いたままの原反に箱を挿入したりと、様々な状況で箱詰めが可能です。
縦置き横置きが容易
原反の重心と力点が常に一致するように設計されているため、安定性が良く使いやすい構造になっています。
エアカプセルの保持
ウレタン製のカプセルにより、コア内径を傷つけることがありません。
コア内径3inと6inに対応
対応コアサイズは、3inと6inを用意してあります。
※その他のサイズについては、お問い合わせください。

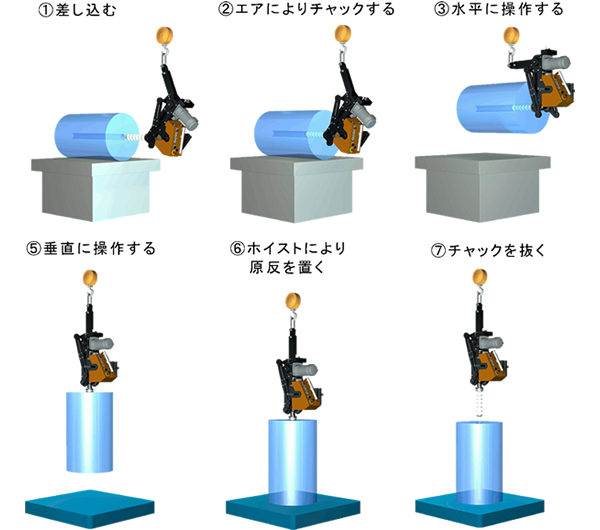

使用方法
機種別の主な仕様
| タイプ | RC-100（※) | RC-300 | RC-600 |
| 最大原反重量 | 100kgf | 300kgf | 600kgf |
| 最小原反幅 | 180mm | 330mm | 540mm |
| 最大原反幅 |
600mm |
1300mm | |
| 最大原反径 | φ800mm | ||
| 駆動源 | 3相AC200V | ||
| 原反受方法 | コア内面受 | ||
| 倒立水平動作 | ○ | ||
| チャック空気圧 | 0.5MPa | ||
|
|
