便利さに加え、多様なニーズに対応するコアチャックシステム

ハイロック(軸利用)

ハイロックは高密度ウレタン製カプセルを空気圧で膨張させてコアを把持する、カプセルチャック機構を採用したハイメックス製エアチャックです。
軸利用ハイロックは中空構造なので、ハイロックと一体のセットカラーを利用して取付軸に固定するだけで、精密回転・低発塵といったカプセルチャック機構の特長を生かしたエアーシャフトを構築する事が可能です。
サイズは1インチ~15インチまで対応可能ですが、特に大径エアーシャフトの軽量化やコストダウンには最適な製品となっています。また、既存のエアーシャフトの大径アダプターとしてもご利用可能です。

※ハイロックを装着する取付軸は、仕様・用途に合わせて弊社にて設計・製造もさせて頂きます。

               ◆シャフトレス利用タイプはこちら

製品特長

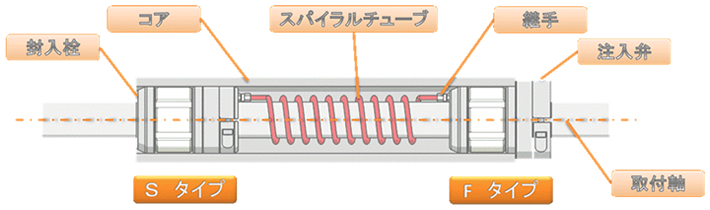

S(ストレート)タイプ・F(フランジ)タイプ

S(ストレート)タイプ・F(フランジ)タイプ

簡単に巻取コアの着脱が可能

エアの出し入れで簡単に巻取コア着脱が可能となります

一度取付軸に取付けると取外しが不要

コア着脱時に取付軸から取り外す必要がありません

エア注入作業の手間を減らします

ハイロック同士をスパイラルチューブで接続可能なため1箇所からエアを供給すると全てのハイロックにエアが供給されます

大径コアも対応可能

エアーシャフトに取り付けて大径用アダプターとしても利用が可能です
:ご参考として、3インチ ⇒ 6インチ変換用(2種類)、3インチ⇒12インチ変換用をご紹介します
 (上記以外にも15インチまで対応可能ですが、変換できるサイズについて詳細はお問合せください)



■コア内径6インチ対応

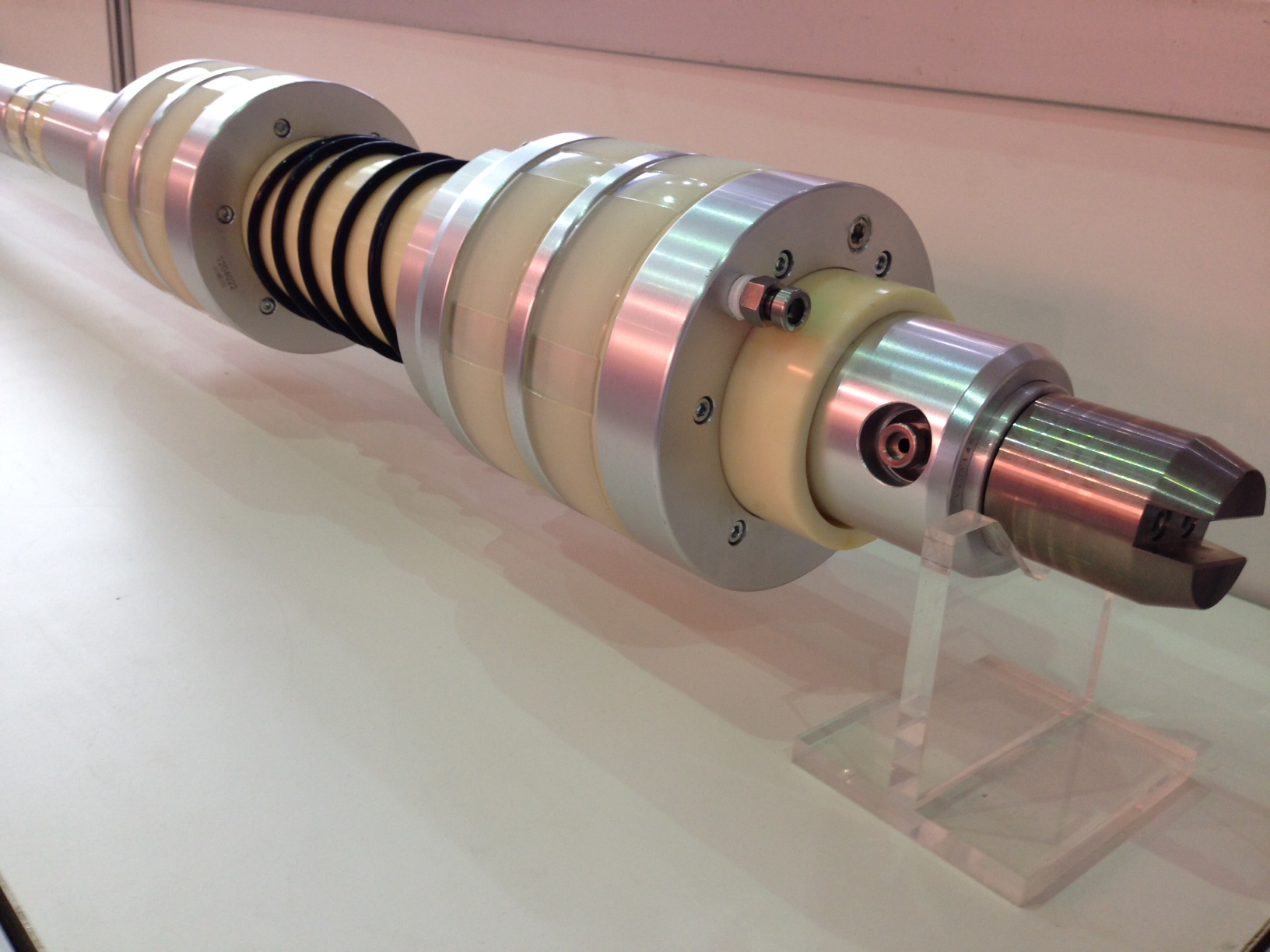

a) 3インチ用エアシャフトを取付軸として、直接セットカラーで固定するタイプ

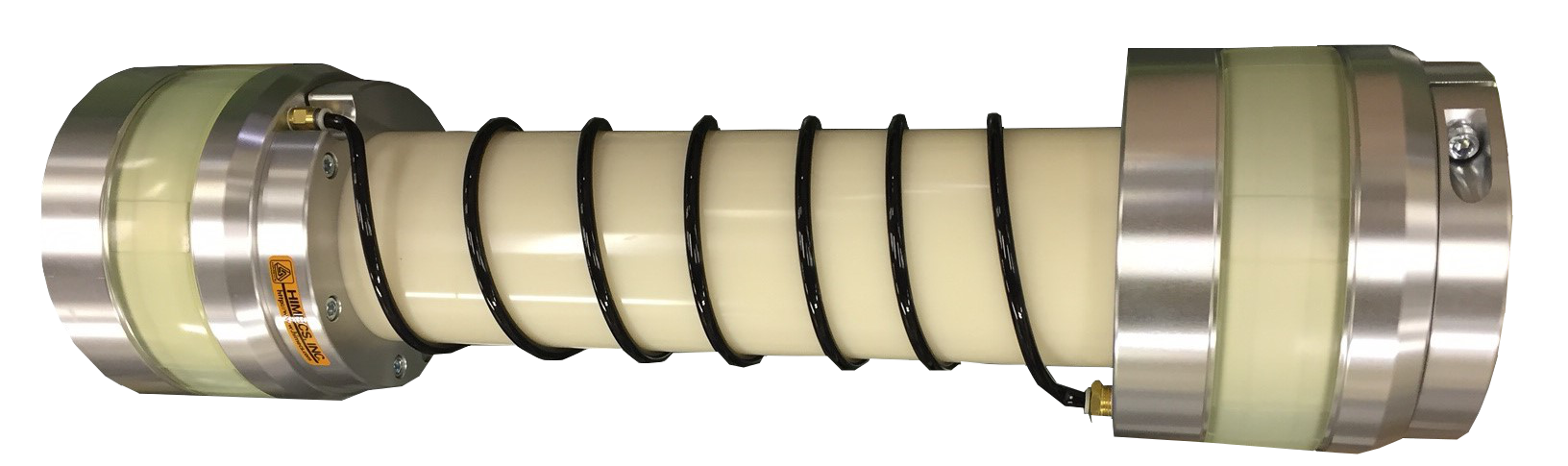

b) ABSコア利用タイプ
(3インチ・6インチどちらの使用頻度も高い場合におすすめです )









※ お使いの3インチ用エアシャフト(下記①)に、アダプター(下記②)を
  装着して頂くだけで、3インチ⇒6インチへの変換が可能となります



エアカプセル  アダプター

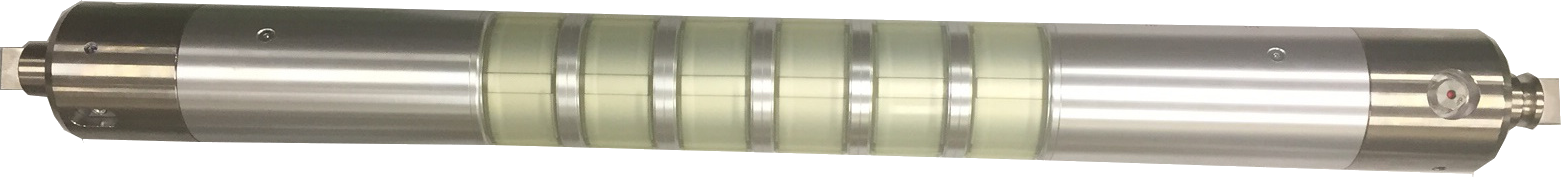

  ① 3インチ用エアシャフト                 ②ABSコアに6インチ用コアチャックを装着
   (他社製可能)

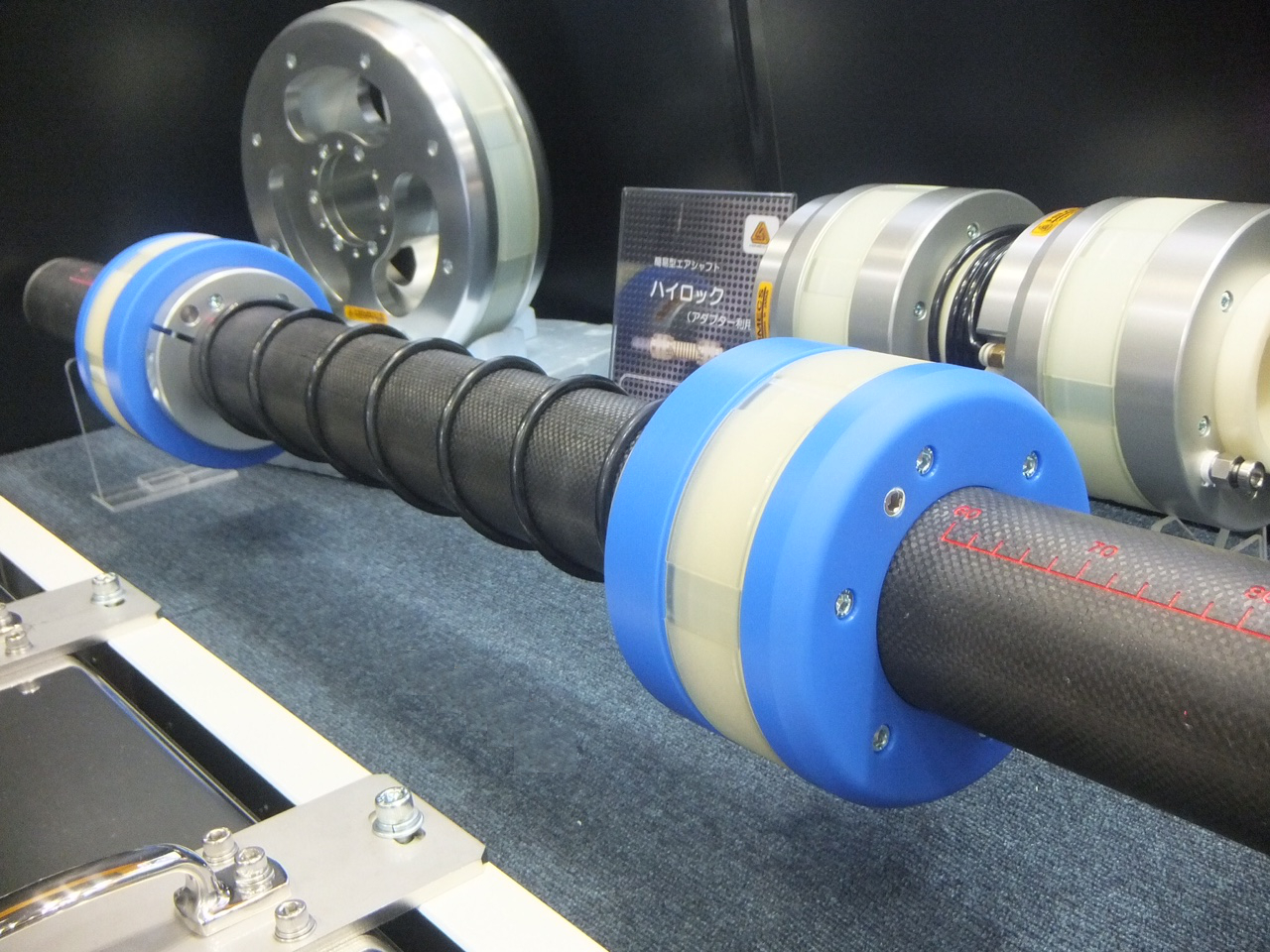

■コア内径12インチ対応



3インチ用エアシャフトに取り付けることで、コア内径12インチ製品の繰出・巻取にご利用頂けます

12インチ対応



メンテナンスが容易

メンテナンスが必要な際、ハイロックの付け替え作業だけで簡単に対応可能です。また、長尺シャフトに比べ梱包作業等も容易なため、作業者の負担を軽減します

簡易型エアーシャフト使用例

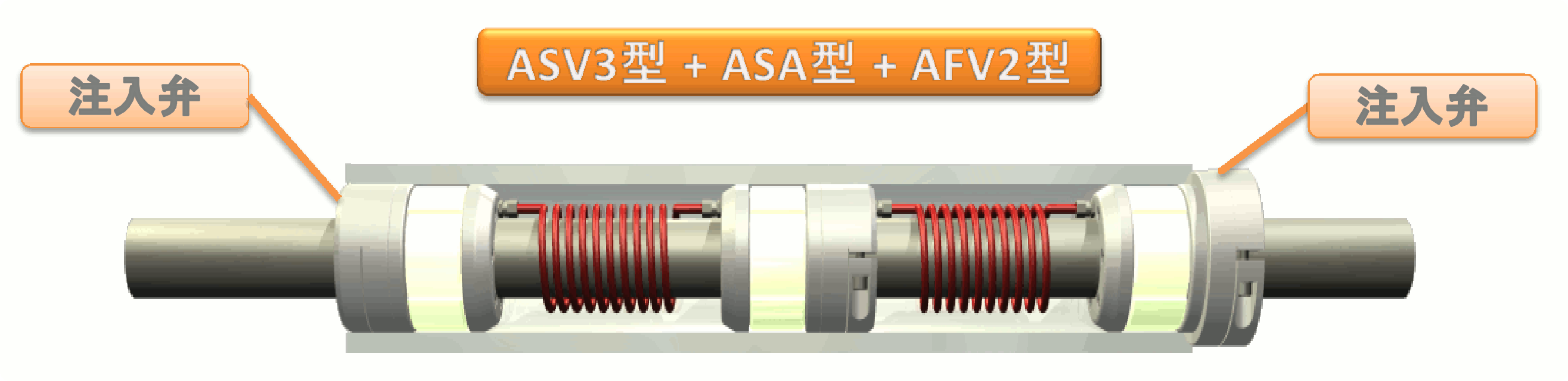

高トルク対応(ASV3−ASA−AFV2)                       (旧型式:ASV-ASA-AFV)

伝達トルクを大きくしたい場合は、中間にASA型を追加することにより対応可能となります。さらに、コアのタワミ防止にもなります

高トルク対応(ASV−ASA−AFV)

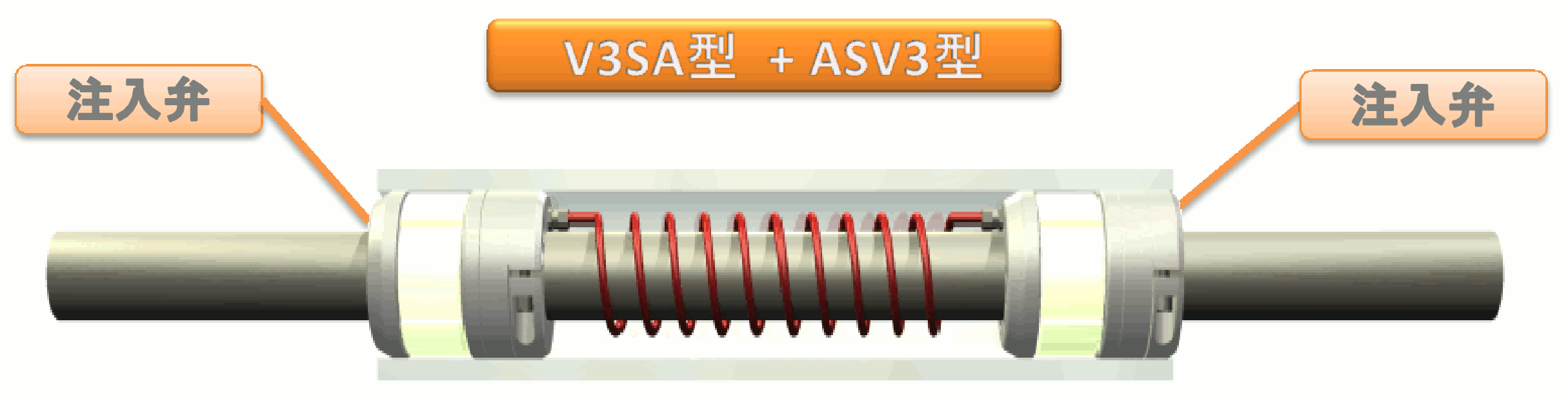

巻取軸取出し方向両端(V3SA−ASV3)                                                (旧型式:VSA-ASV)

両端よりエアの出し入れが可能なタイプです。作業が制限されず、どちらからでも巻取軸の取り出しが行えます

巻取軸取出し方向両端(VSA−ASV)

コア幅変更対応(A1SA−ASA−セパレート金具)              (旧型式:SA-ASA-セパレート金具)

セパレート金具よりエアの出し入れを行うタイプです
ハイロックは固定したままセパレート金具の位置調整のみで、様々なコア幅に対応可能です

コア幅変更対応(SA−ASA−セパレート金具)

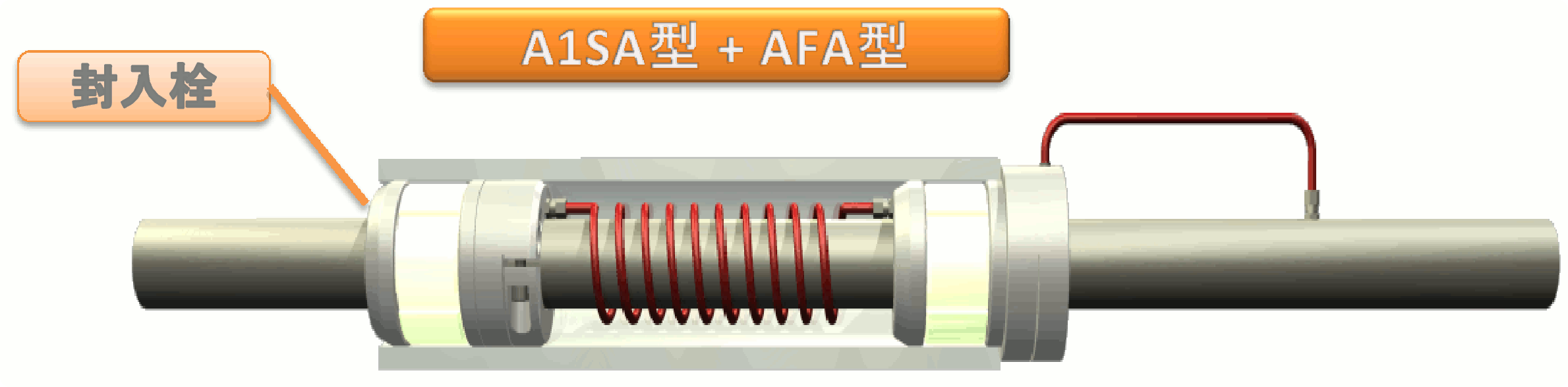

自動注入対応(A1SA−AFA)                                                                           (旧型式:SA-AFA)

エアを取付軸から自動供給を行い、AFAの接続配管を行います

自動注入対応(SA−AFA)






型式変更について



2015年の5月より、順次新しい型式でご案内させて頂いております。

「カプセルチャック総合カタログ」に新しい型式について記載しておりますが、

型式の選定は弊社の方でさせて頂きますので、まずはお気軽にお問合せください。

弊社製品をご利用頂いているお客様にはご迷惑をお掛けしますが、何卒ご理解頂けますようお願い申し上げます。

ご不明な点は、お気軽にお問合せ下さい。






主な仕様

項目 3in 6in H6in
コア内径(mm) φ76〜φ78 φ151〜φ155 φ151〜φ155
許容伝達トルク(N・m) 40 200 70
耐荷重(kg) 100 400 200

概算重量(kg) ※材質:AL

 1  5 4

※ 標準使用空気圧0.5MPa時カプセル1個の値です。

※ コア材質:紙管時の値です。
※ 上記以外のサイズも製作可能です。まずはお気軽にお問合せください。
