製品ブログ～継手・封入栓編～
ブログ
こんにちは 広報担当の本間です
今回は弊社で製作している付属部品(継手・封入栓）についてご説明します

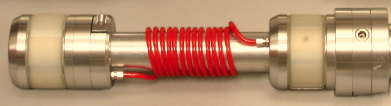

前回の製品ブログで、ハイロック同士をつなぐ
「スパイラルチューブ」についてお話しました
（３インチ対応）
（６インチ対応）
その中で、赤いタイプ【HM10A】に対応する継手(本体構造用継手)のみ、
弊社で製作・販売しております

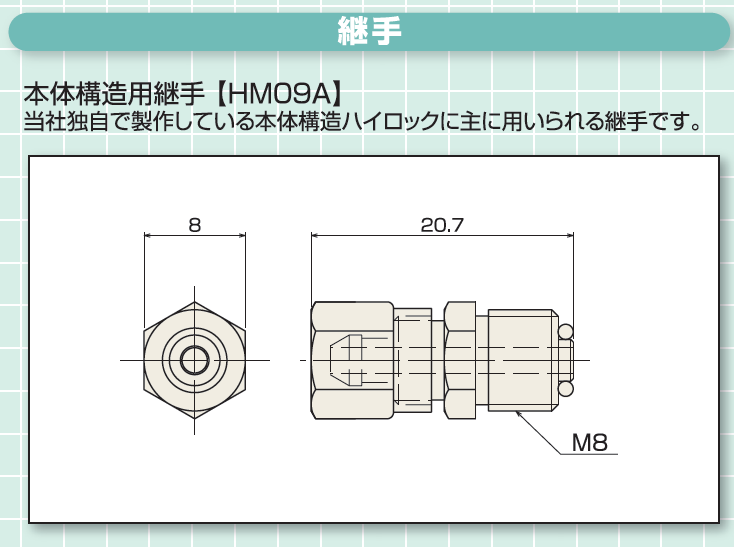

本体構造用継手【HM09A】

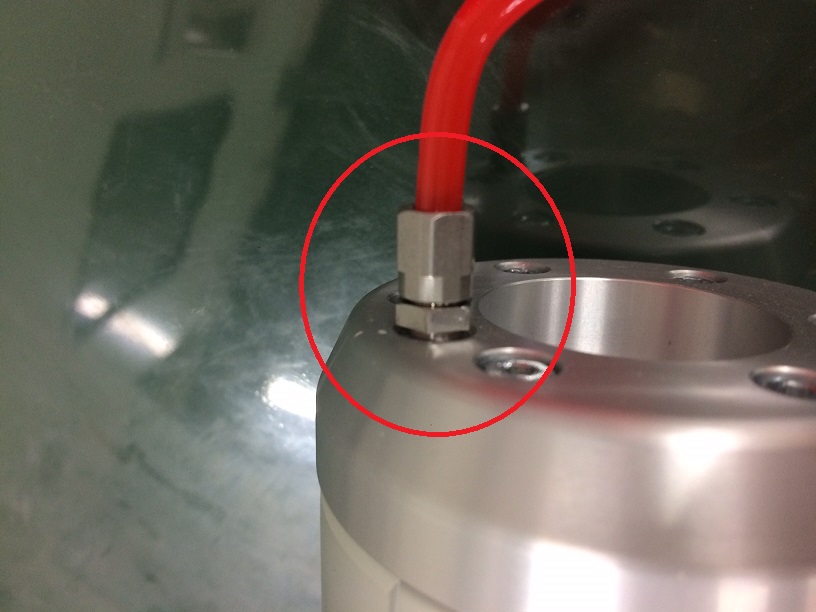

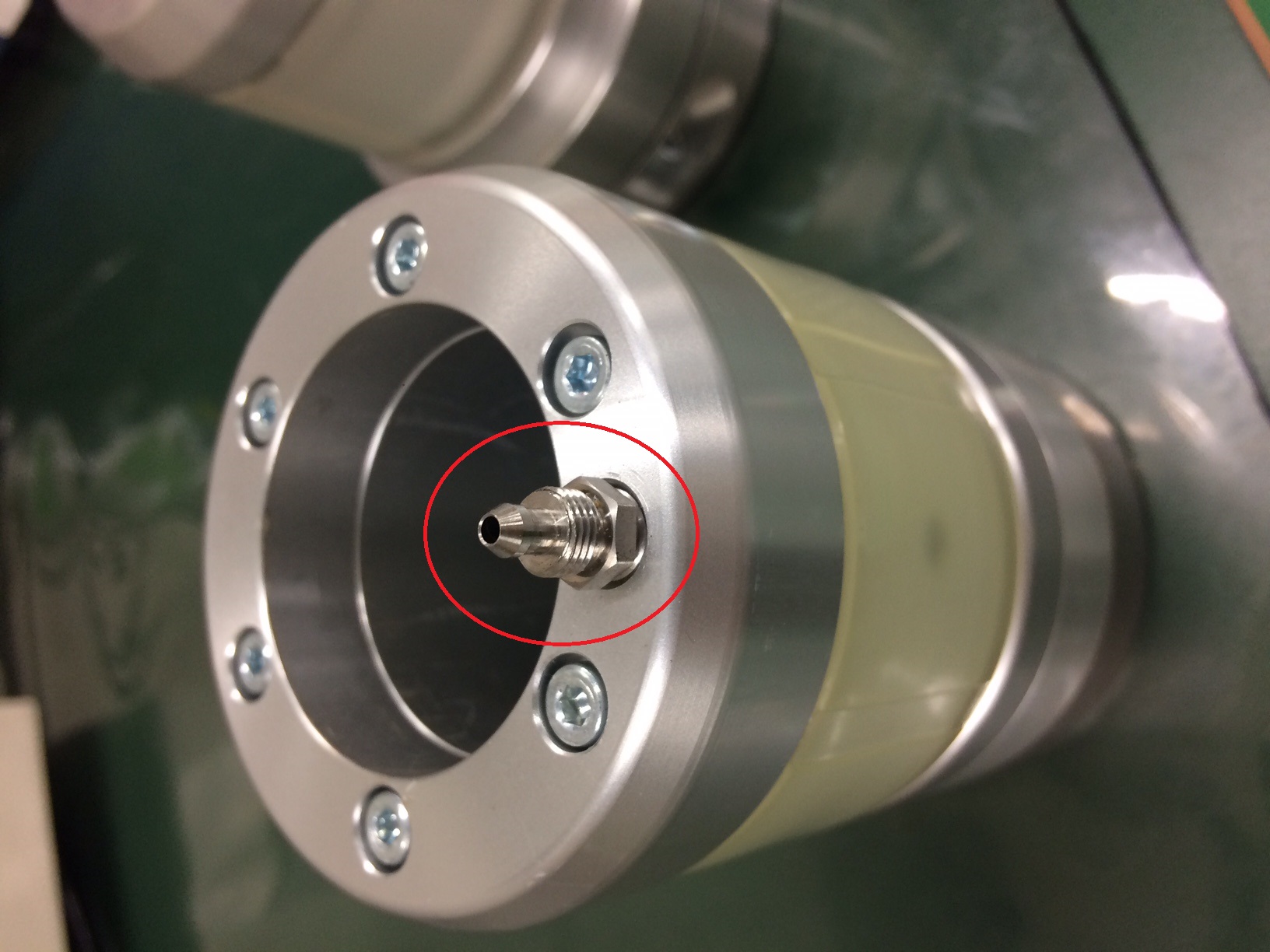

下記写真の赤丸で囲っている部分が継手です

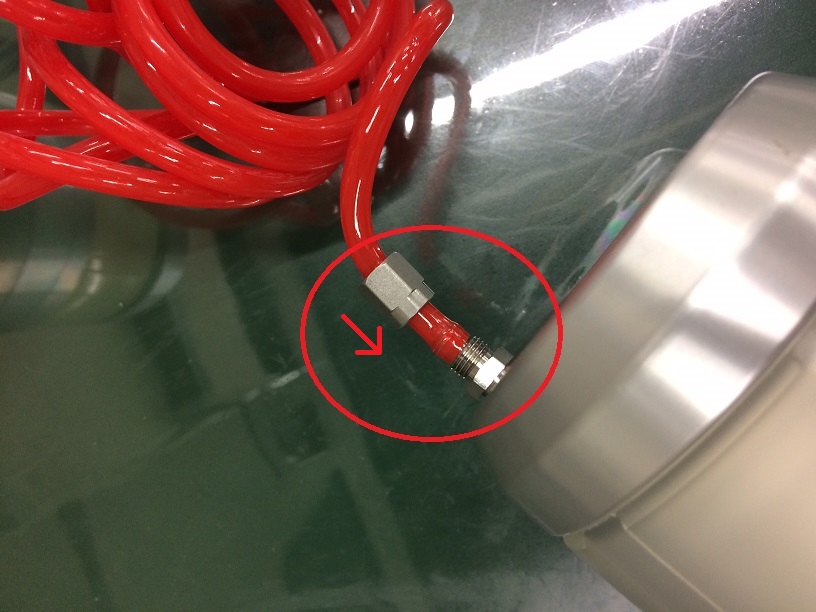

スパイラルチューブをを取り付けずに、納品させて頂いた際は、
下記写真のように、筒状の部品が付いています
取り付け方法
取り付けの際は、筒状の部品をスパイラルチューブに通し、
継手と筒状の部品でチューブを挟み込んで頂くイメージです
【カタログ掲載内容】
(カプセルチャック総合カタログ P.22参照)
黒いタイプ【HM10B】【HM10C】対応 継手(市販品)

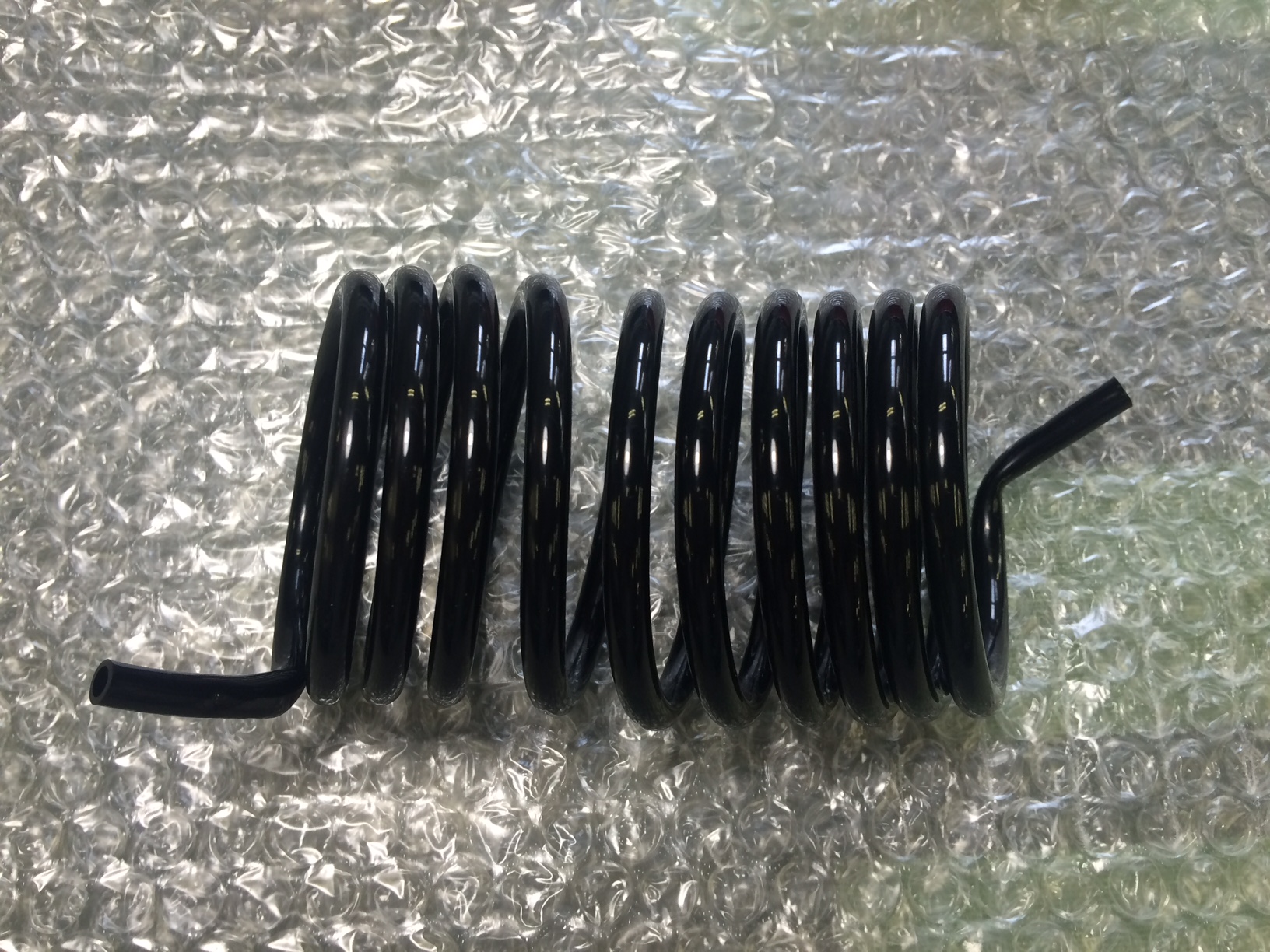

【HM10B】(φ6)
【上記対応継手(弊社在庫品)】
◆ネジ規格:R1/8
[型番:KQ2H06-01AS】／SMC製
◆ネジ規格:R1/4
[型番:KQ2H06-02AS】／ SMC製
――――――――――――――――――――――――――――

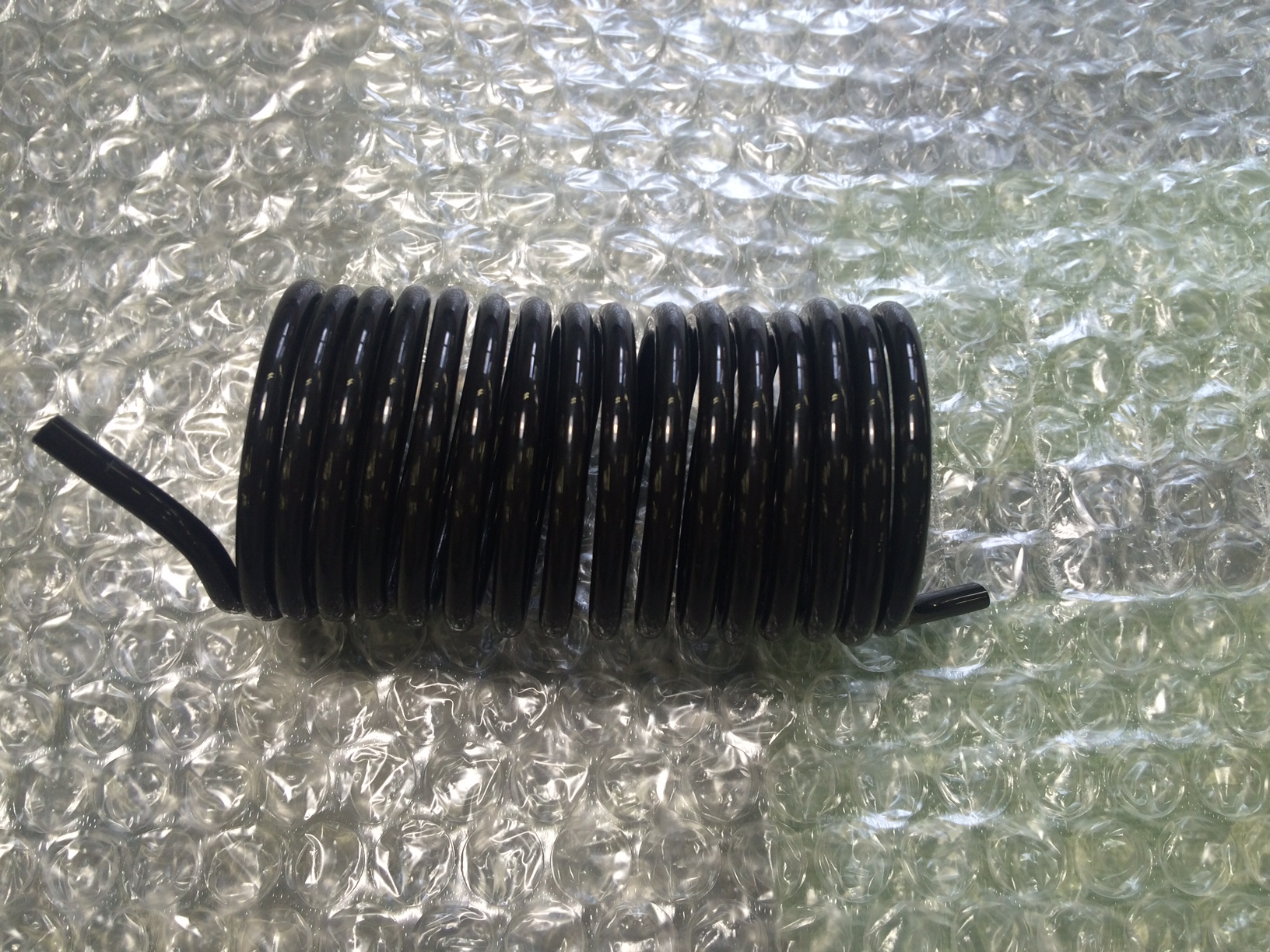

【HM10C】(φ5)
【上記対応継手(弊社在庫品)】
ネジ規格:M5 [型番:MS-5H-4]／SMC製

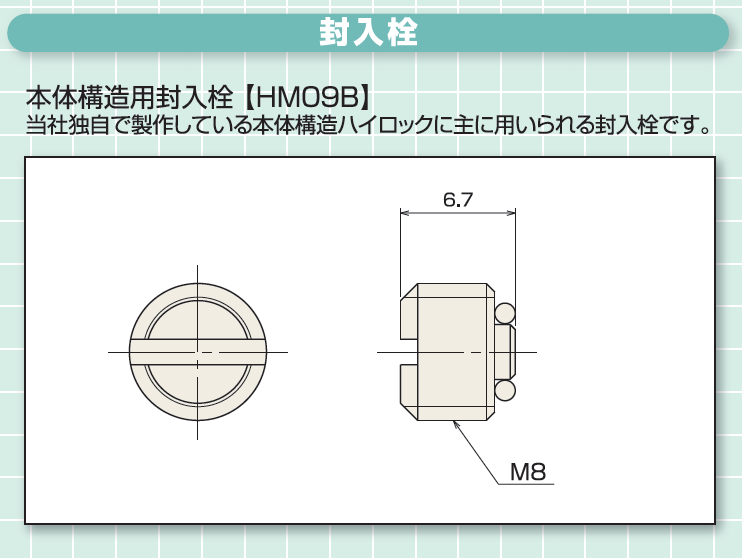

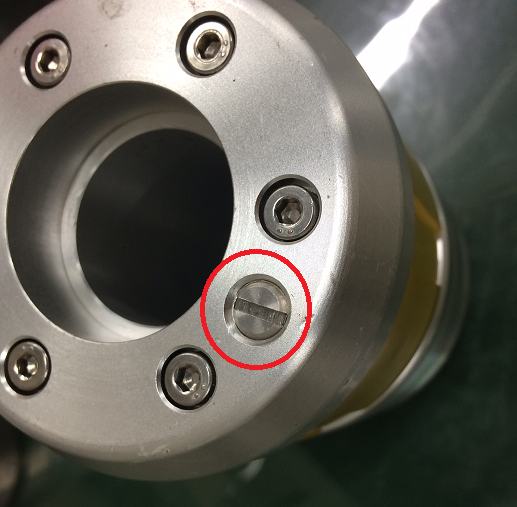

本体構造用封入栓【HM09B】
本体構造用継手と付替え可能な封入栓です
【カタログ掲載内容】
(カプセルチャック総合カタログ P.22参照)
単体での販売も承っておりますので、
ご不明な点・お求めの方はお気軽にお問合せ下さい
