製品ブログ ~スパイラルチューブ編~
ブログこんにちは。広報担当の本間です。
今回は、周辺機器【スパイラルチューブ】についてご説明します。
スパイラルチューブとは
ハイロック同士をつなぐ、エア配管用のチューブです。
ハイロック(軸利用タイプ)を2個以上でご利用頂く際、継手に装着することで
1箇所からのエア注入で、複数のハイロックへのエア注入が完了します。
(3インチ利用イメージ)
(6インチ利用イメージ)
長さについて
2mの長さをスパイラル状にしています。
(狭幅の場合、また広幅の場合、特注として長さの変更も承っております。
詳しくはお問合せ下さい。)
種類について
下記3種類あり、使用する継手の種類、また市販品との互換性を考慮して
選定しています。

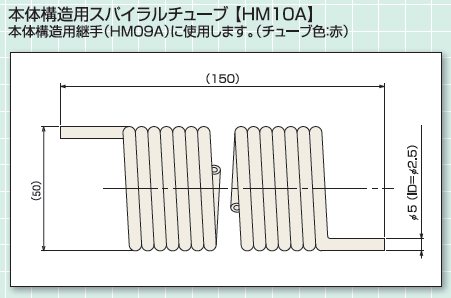

◆【型番:HM10A】
--------------------------------------------------------------------------------
主にコア内径3~5インチ対応のハイロックに使用
*サイズ:φ5
*本体構造継手【HM09A】対応
※φ4チューブでは細く、破れ等の懸念があり、
弊社ではφ5サイズを標準として推奨しています

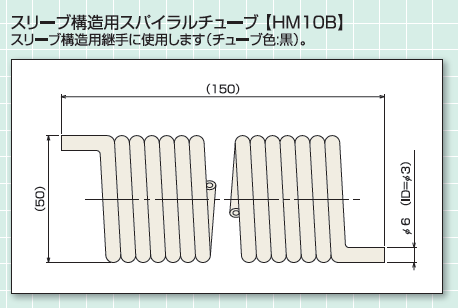

◆【型番:HM10B】
--------------------------------------------------------------------------------
主にコア内径5.5インチ以上対応のハイロックに使用
*サイズ:φ6

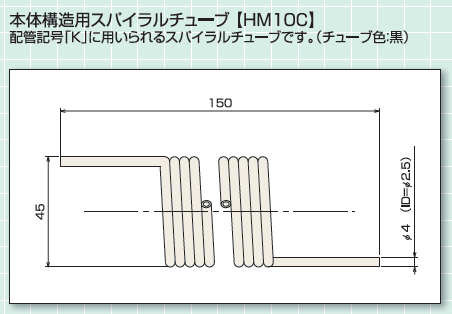

◆【型番:HM10C】
--------------------------------------------------------------------------------
主にコア内径2~3インチ対応のハイロックに使用
*サイズ:φ4
単品販売しております!
不明点等、詳しくはお問合せ下さい。
