こんばんは！広報担当の本間です。
前回、当社の「カプセルチャック」が
どこで使われているのかを書かせて頂きました。
(前回の記事はこちら）
前回、軸利用タイプとシャフトレスタイプとして説明しましたが、
エアシャフト・コアチャックを当てはめると以下の通りとなります。
（※身近なトイレットペーパーホルダーを例として書かせて頂きました。）
◆軸利用タイプ ⇒ エアシャフト
◆シャフトレスタイプ ⇒ コアチャック
※どちらを選定するかは、機械装置次第です。
今回は、軸利用タイプとなる、エアシャフトの種類をご説明します。
色々な種類がありますが、今回は4種類ご紹介します。
◆ラグ式チューブタイプ
◆当社製エアシャフト(=エアカプセル)
◆リーフタイプ
◆エレメントタイプ
-----------------------------------------------------------------------------

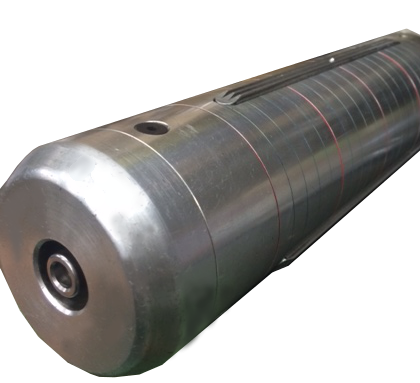

◆ ラグ式チューブタイプ
(上記写真は当社製です)
※現在修理のみの受付で、製作はしておりません。
上記のラグ式は、当社製品との比較として、
製品ページに「チューブタイプ」として記載しています。
【構造】
：内部に、ゴムチューブが通っていて、
エアを入れるゴムが膨らむ。

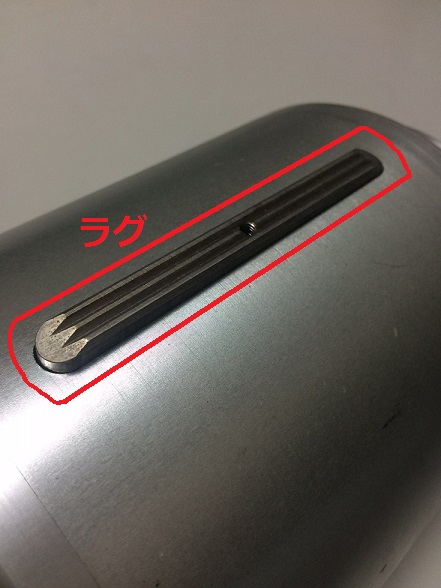

膨らむことにより、外側の部品(＝ラグ)が突き出し、
コアを把持します。
コアに食い込むことにより、機械の力を伝えます。
※紙管との相性は良いですが、食い込む力を利用するため、
コアの変形につながる可能性や、コアの削れにつながり、
発塵の問題も発生します。
また、強度はありますが、高重量の製品を扱う場合、
コアとのクリアランスに偏りがでて、ラグが均等に出ず、
一回転ごとに頂点位置がずれてしまい、偏芯につながってしまう
可能性があります。

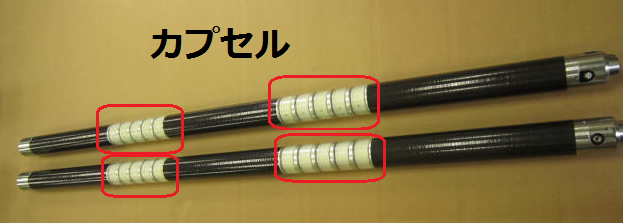

◆ 当社製エアーシャフト（=エアカプセル）
当社製は、ラグではなく、
ウレタン製品（=当社での部品名「カプセル」）を使用しています。
【構造】
エアを入れることにより、カプセルが膨らみ、コアを把持します。
ウレタン製であること、またまたラグ式と違い、コアを全周で把持するため、
発塵やコアの変形も防ぐことが可能です。
また、ウレタン製のため、軽さ等のメリットもございます。
詳しくは製品ページをご覧下さい。
さぁ、続いて他のエアシャフトもご紹介していきます。
(他社製のため、写真の掲載ができず、申し訳ありません）
◆ リーフタイプ：シャフト全体に板が取り付いていて、
拡縮を行うことで、コアを把持する構造
（薄肉紙管に対応可能！ただ、重量が重い、また偏芯してしまう問題がある）
◆ エレメントタイプ：内部ではなく、
シャフトの外縁部のゴムが拡縮し、コアを把持する構造。
（客先での修理が可能！ただ、パンクしやすい問題がある）
また、メカニカルシャフトと呼ばれるシャフトもあります。
：特徴として、機械的な構造でコアを把持するため、振れが少なく、高精度です。
側圧を利用するものであれば、エア不要のタイプもあります。
＊ハイメックス製メカニカルシャフト「エアフレックス」
上記のように様々な種類のエアシャフトがあります。
どの製品を選定するかは、扱う原反(ロール)がどういうものかによって、
性能を重視するのか、コストを重視するかを選定します。
